一文讀懂COB顯示屏和SMD顯示屏的八大區別

發布者:創始人 時間:2024-01-17 瀏覽量:820

?  COB顯示屏和SMD顯示屏是目前常見的兩種顯示屏技術,許多接觸LED的客戶會經常聽到COB技術,導致搞不明白它與傳統的LED顯示屏有哪些不同,其實我們所說的COB是一種新興的LED顯示屏的封裝技術,過去的LED顯示屏用的是SMD表貼封裝,所以COB顯示屏與SMD顯示屏對比其實說的是SMD封裝與COB封裝的對比,今天帶大家一起來看下兩者到底有什么區別?


  在了解他們的區別之前,我們先來了解一下SMD和COB工藝

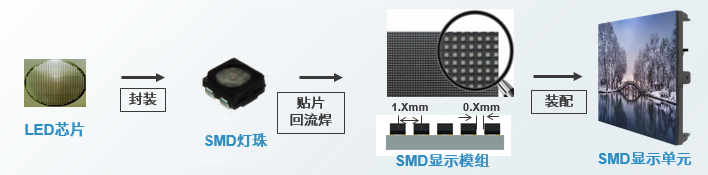

  SMD技術路線是將發光芯片(晶圓)封裝成燈珠,把燈珠焊接到PCB板上形成單元模組,最后拼接成一整塊LED屏;


  COB技術路線是發將光芯片(晶圓)直接焊接在PCB板上,然后整體覆膜形成單元模組,最后拼接成一整塊LED屏。


  SMD和COB工藝的優劣勢比較


  SMD封裝廠能造出高質量的燈珠是勿容置疑的,只是生產工藝過多,成本會相對高些。還會增加從燈珠封裝廠到屏廠之間的運輸、物料倉儲和質量管控成本。


  而SMD認為COB封裝技術過于復雜,產品的一次通過率沒有單燈的好控制,甚至是無法逾越的障礙。失效點無法維修,成品率低。


  總結它們的區別如下:

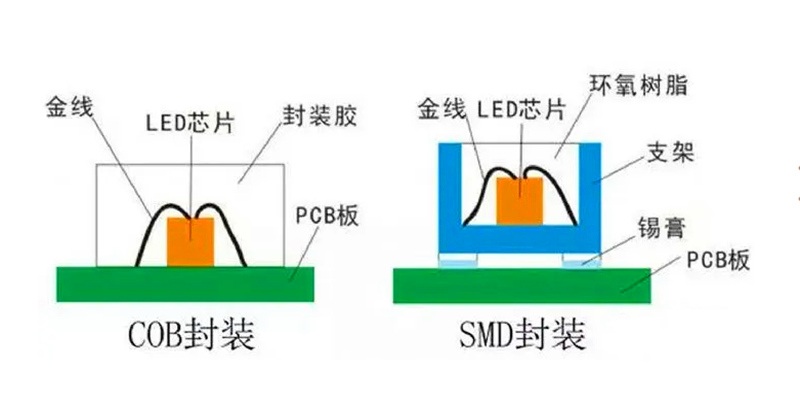

  一、封裝技術區別


  現在我們常規的led顯示屏采用的是表貼SMD封裝,這種封裝技術是將led芯片通過支架固定,內部加環氧樹脂固化,再通過錫膏固定在PCB板,然后進行回流焊,讓led燈珠均勻排列在板子上,但是這種技術流程繁瑣、需要一定的操作時間,且最小點間距只能做到1.2,即便是多合一可以進行到更小,但是依然擺脫不了掉燈的毛病。而COB封裝簡化了LED芯片的封裝流程,直接把LED芯片集成在PCB板上,上面灌膠固定,整個流程更加簡單,不需要回流焊,LED芯片也更加穩定,同時點間距也可以做到更小。


  二、點間距區別


  普通的SMD封裝的LED顯示屏受到封裝技術的限制,它的點間距通常以P1.2以上為主,比如P1.2、P1.56、P1.875、P2.0、P3、P4等以上,小間距的產品受到焊接技術的影響,會有燈珠的脫落等現象,它的發展限制主要是無法實現1.0以下的點間距,導致屏幕的分辨率無法繼續提高,如果是一些對畫質的清晰度要求比較高的場合,就不是非常適用。


  而COB封裝的顯示屏可以做到更小的點間距,比如我公司大元智能提供的P1.2、PO.9、PO.6三款產品都是使用COB封裝,而且技術成熟,基本上無掉燈,大大提高了整體的分辨率,畫面的清晰度更高。


  三、穩定性區別


  傳統的LED顯示屏在生產與運輸、安裝中,由于燈珠都是裸露在表面的,手指碰到或者在安裝中被其他東西碰撞就會產生燈珠脫落,導致某一個像素點不亮,這主要是因為它的燈珠是焊接在PCB板上的,碰撞到很容易導致掉燈,后期如果想修復只能是技術人員到現場焊接或者直接更換單元板,導致售后率偏高。


  而COB封裝的顯示屏防護性能更好,在安裝與使用過程中不會造成燈珠掉落,所以它的表面也更加耐撞,穩定性大大提高。


  四、圖像顯示效果區別

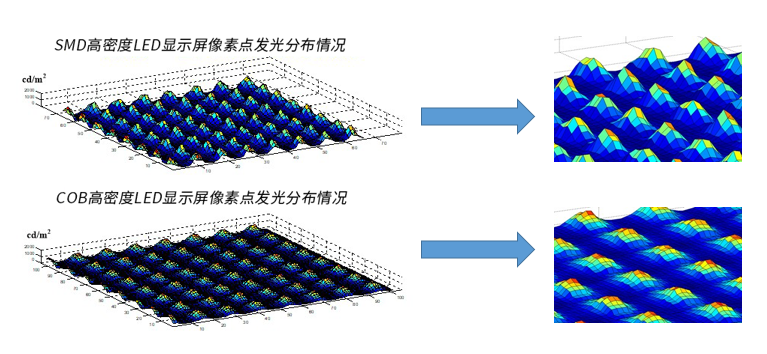

  COB顯示屏是面光源,SMD顯示屏是點光源。因此,COB屏體視覺觀感更好,無顆粒感,更適合近距離觀看。COB屏相比SMD屏對比度更高,在正面觀看時COB屏的觀看效果更接近液晶屏,色彩鮮明艷麗,細節表現更佳。然而,COB屏無法像SMD屏一樣對單體燈珠進行相近光學性能的分選,所以COB屏斜視時容易出現色差現象。


  五、穩定性與維護性區別


  COB顯示屏則具有較高的防護等級,防水防潮性能好,且表面光滑堅硬,抗壓能力強。而SMD技術的LED屏幕,整體防護性較弱,容易磕燈掉燈,防水、防潮、防塵性能較差,無法進行擦拭,但現場維修方便,有利于后期維護。


  六、能耗與能效區別


  COB屏多為倒裝工藝,光源無遮擋,因此達到同等亮度時,COB屏的功耗更低,具有較好的使用經濟型。而SMD屏主流產品燈珠內發光晶元多為正裝工藝,光源上方有引線遮擋,另外由于SMD燈珠封裝所用環氧樹脂通透度較低,COB屏采用的整體覆膜通透度較高,進一步提升了COB屏的使用經濟型。


  七、成本區別


  SMD的生產工藝和流程相對復雜,但由于技術門檻較低,全國有多達千家以上的生產廠商,競爭比較充分,且技術發展較成熟。


  COB的生產工藝技術門檻高,全國僅有不足二十家的生產廠商有研發生產制造能力。COB技術仍處于快速發展中,雖然其理論成本比SMD屏低,但由于產品良率較低,目前COB屏的成本相較SMD屏在1.2以上間距仍有一定的劣勢。


  八、防護區別


  傳統的SMD封裝的LED單元板在受到外力沖擊時會大面積損失光,當被其他物體觸碰時,燈會熄滅。COB封裝的LED顯示屏沒有燈珠,LED芯片直接焊接在PCB板上,因此其附著力更好,防護性大大增加,即使是撞擊了一下,可能就只有幾顆燈珠會受到影響。


  以上就是對SMD LED顯示屏、COB LED顯示屏的介紹,基本上,cob顯示屏與led顯示屏對比的主要區別就是以上幾點,希望能讓您更好的區別它們。
